油缸環縫焊接機
2019-08-19 1348
產品說明：

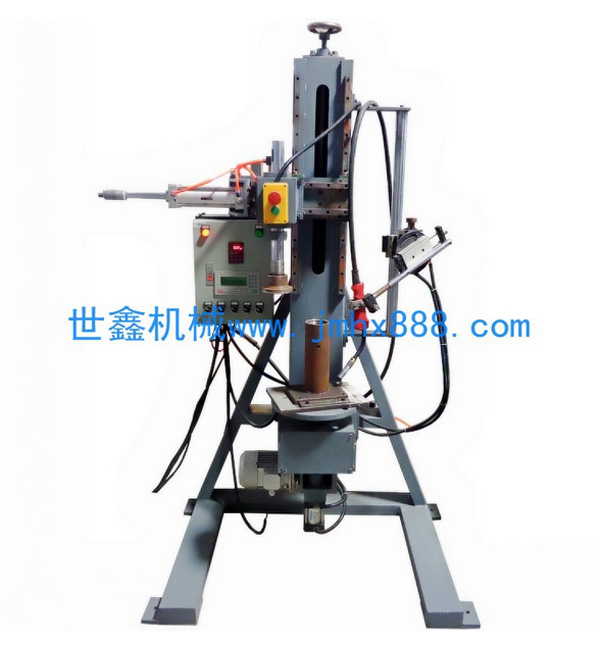

1、立式環縫焊接機的整體設計選取“人”字型布局，少占空間。動作執行機構選用氣缸作驅動，使各機構在運作時能快速到位，節省時間。
2、工位主軸用文本數顯來調節控制工件環繞的速度及圈數，利于對不同材質和厚度的金屬焊件實行氣保焊或氬弧焊，在環縫上形成固實、飽滿的焊道。
3、焊槍夾在焊鉗上，焊接時固定不動。整個焊槍機構的高低可手調抱夾在立桿上的鎖位，還可微調；焊槍的角位可手調環盤上的槽位，進給由氣缸推拉。
4、頂緊機構由氣缸來達成二維(橫和縱)動作，焊件高低跨度大時可手旋頂部的手輪來移支整個頂座固定高度。兩者的滑移導向均配直線導軌。
5、焊接工作臺底部的氣缸用于通孔式工件焊接時的垂向定位。裝件時自動頂起、取件時自動縮退，不通心的可選其它定位形式。
6、當各機構調試完畢后，環縫焊接機即可進入量產的操作狀態。只需用腳在腳踏開關上輕踩一下就自動壓緊，再踩下就自動焊接。
7、整機調試簡單，焊接不同規格的油缸或管件時都能在短時間內通過靈活、便易的機構來速調。在時效和實用上都具有出眾的性價比。
應用范圍：
適用于需垂直擺放的焊件環縫處的自動焊接，如油缸、管件等。
